Fem_Wilson非协调单元在PS4的推导

Ps4单元的位移自由度：

• 节点自由度：ux,uy

• 单元自由度：$\delta^e=[u1x,u1y,....u4x,u4y]^T$

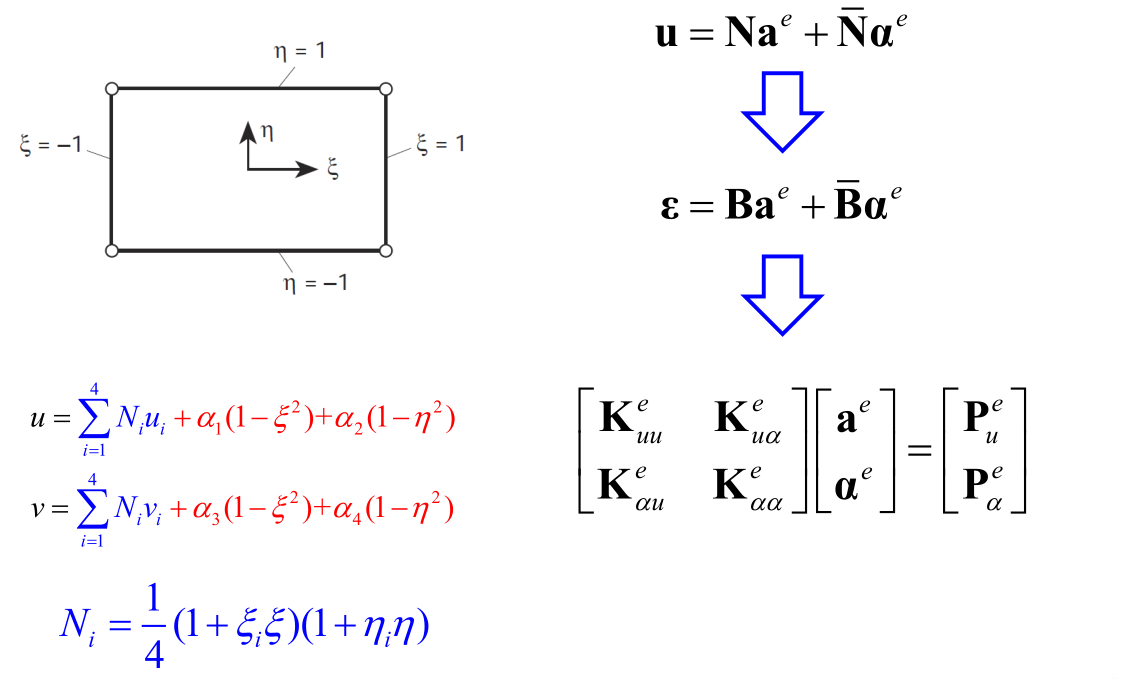

但是在承受弯曲载荷的时候，存在shear locking的问题。Wilson非协调单元通过在每个坐标方向上增加2个内部自由度，解决该问题：

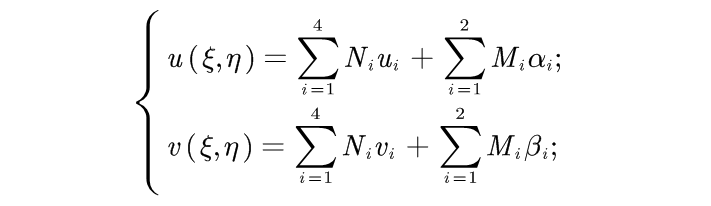

位移插值

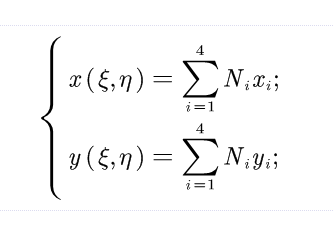

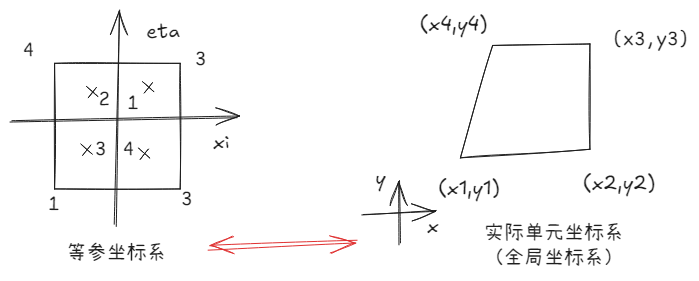

几何插值

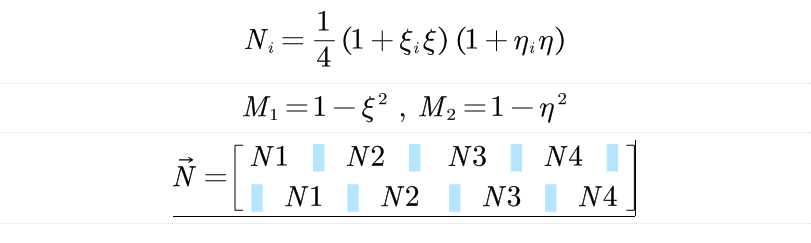

单元形函数

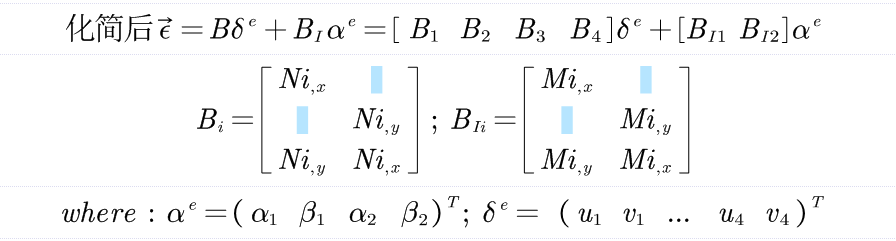

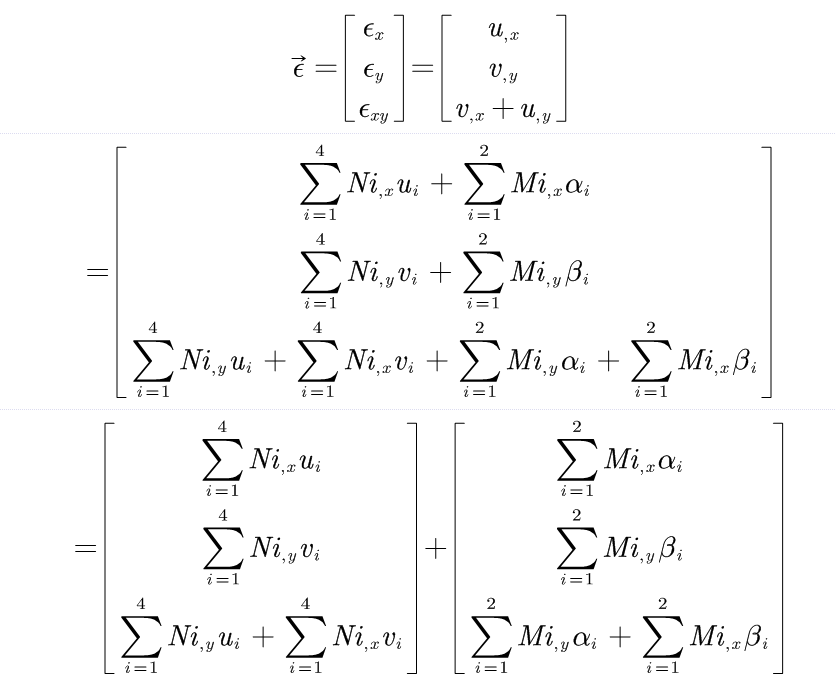

应变-位移关系

应力-应变关系

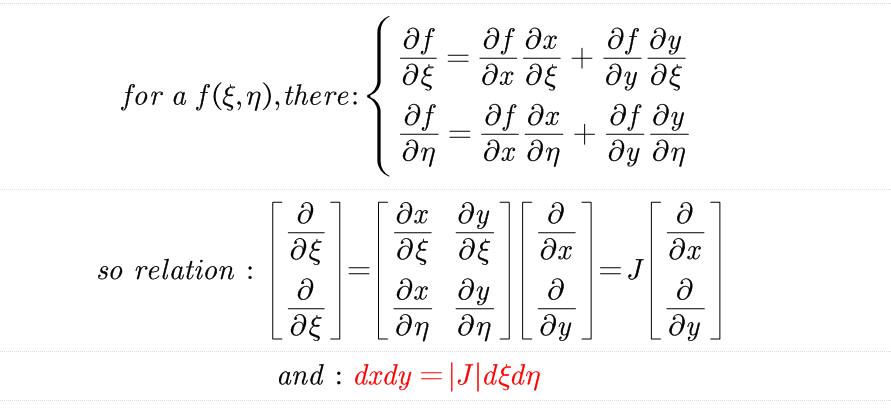

雅可比矩阵计算$J(\xi,\eta)$

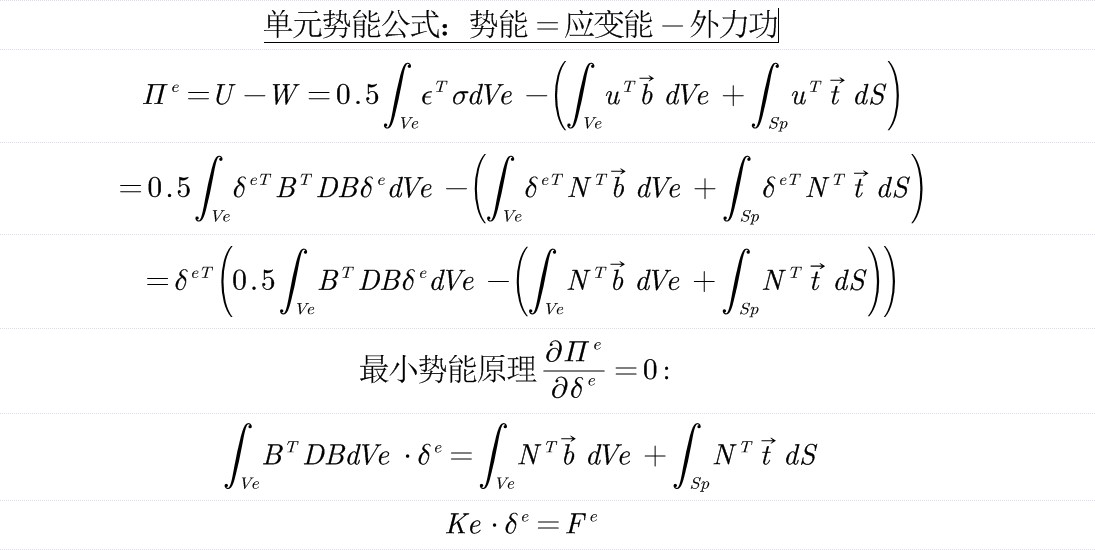

最小势能原理推到单元刚度矩阵

以下是PS4单元的刚度矩阵推导：

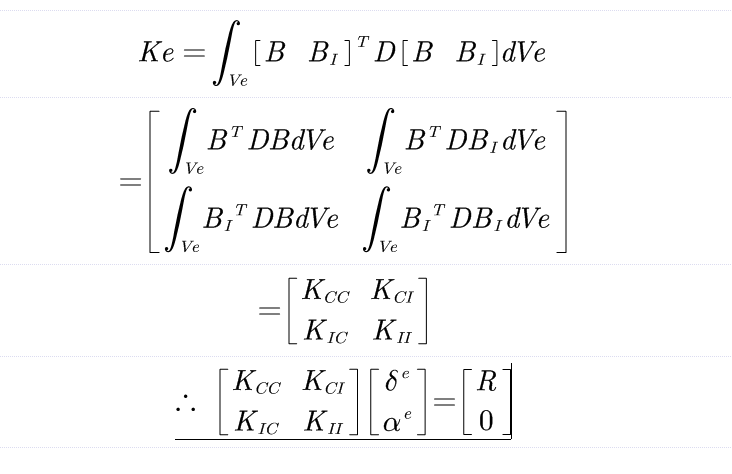

加入wilson内部自由度后，由于内部自由度不会影响外力功，因此只有修改单元刚度矩阵部分：

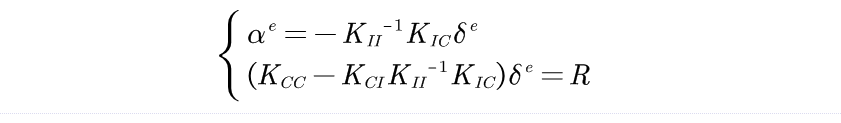

进一步，将内部自由度凝聚：

所以，Wilson非协调单元的刚度矩阵为：

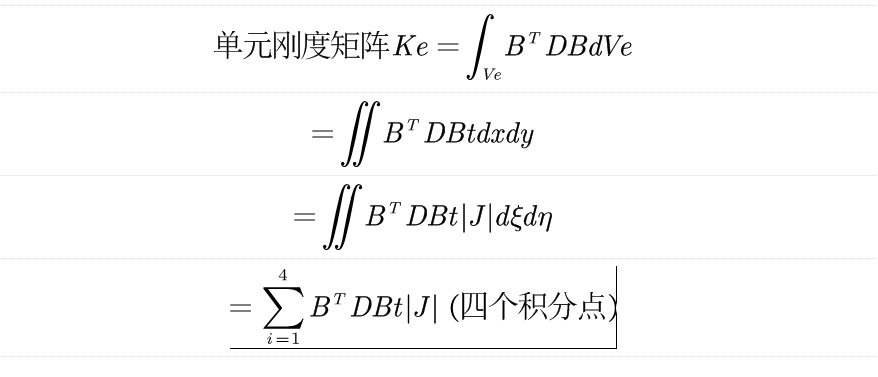

高斯积分计算单元刚度矩阵

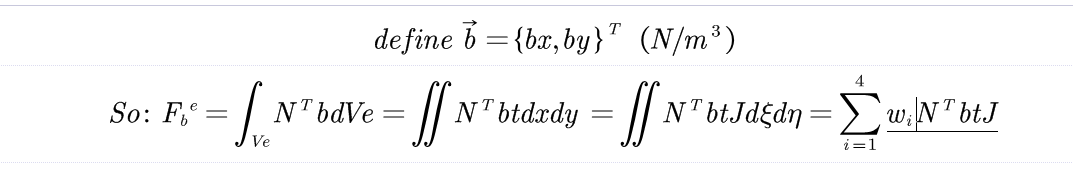

体积力等效为节点力

单元质量矩阵

surface stress force 加载等效为节点力

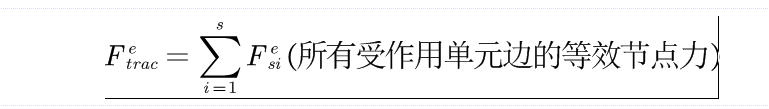

对于一个PS4单元,假设有s条单元边收到单元表面力的作用。所以整个单元的等效节点力$F_{trac}^e$为：

对于局部坐标s有：

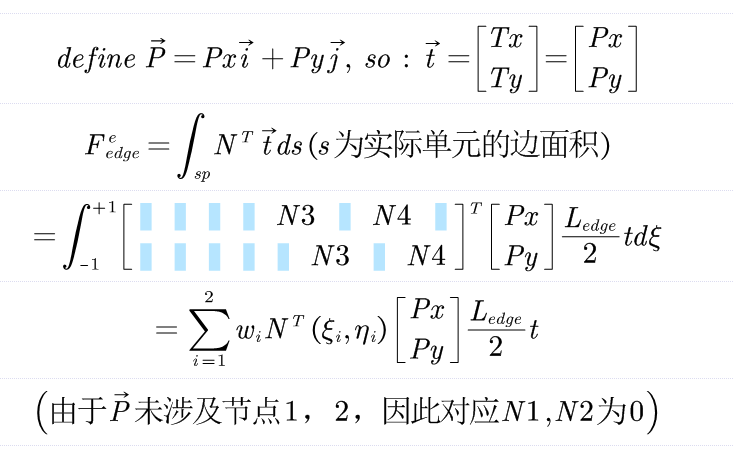

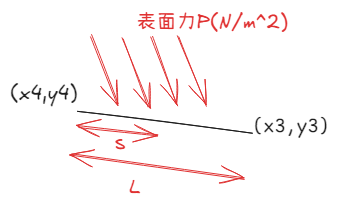

以 表面力P作用在3-4 edge为例子：
